药厂间歇搅拌釜车间气体浓度在线监测报警控制系统 --- 设计目的

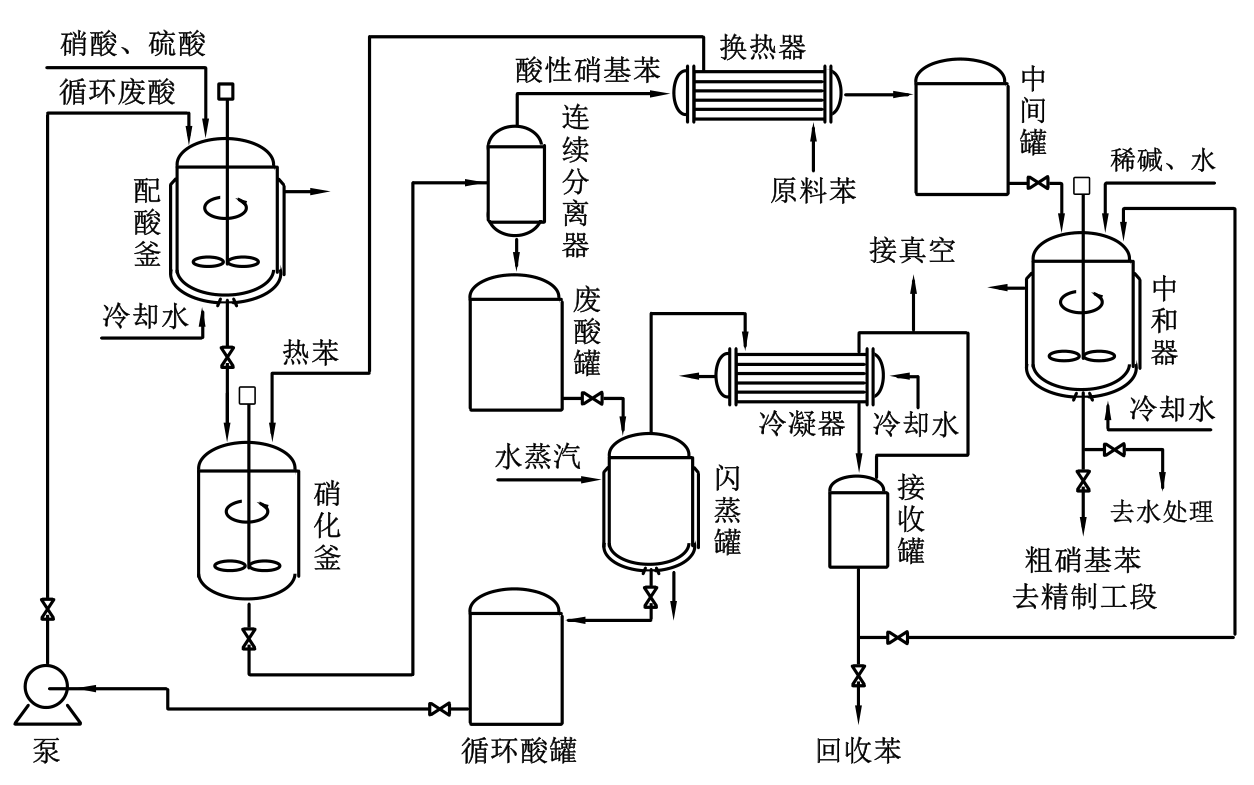

药厂间歇搅拌釜车间气体浓度在线监测报警控制系统主要是针对以苯和硝酸为主要原料,以硫酸为催化剂生产硝基苯的工艺过程中的有毒有害气体的检测,其主要由间歇搅拌釜车间气体报警设备药厂有害气体在线监测控制系统两部分组成,主要是连续实时在线监测间歇搅拌釜车间的有毒有害气体的浓度值,超标声光报警,并自动联锁风机电磁阀进行通风换气。
药厂间歇搅拌釜车间气体浓度在线监测报警控制系统 --- 设计意义
通过在药厂间歇搅拌釜车间安装使用有害气体泄漏浓度监测控制系统,不仅可以防止混酸法生产硝基苯过程中产生的有毒有害气体在厂房内大量积聚所引发的人员中毒的风险,而且通过气体报警控制器联锁控制电镀车间内的风机自动运行可以有效地避免风机常开电能的浪费。另外间歇搅拌釜车间室内有毒有害气体浓度过高自动报警排气系统的安装使用,对于企业的自动化和安全管理水平的提升也具有重要的意义。
  • 设计方案简介
  • 材料清单
  • 现场条件
  • 相关产品
监测位置:间歇搅拌釜车间
监测气体:二氧化硫、硝酸、硫酸、苯、二氧化氮等气体或蒸气
数据传输:根据现场情况确定每个监测区域安装几组气体检测报警仪,所有检测仪自身均具备实时数据显示及声光报警的功能,每个车间的检测仪检测的相关气体浓度值通过4-20mA分线制形式传输给值班室的气体报警控制器,当任何一个监测的气体浓度达到报警值时,通过电气控制柜继电器自动启动就近风机,进行通风换气,同时值班室内的气体报警控制器对应通道也会报警提示。

具体流程
1、安装固定在线式有毒有害气体检测报警仪
在药厂间歇搅拌釜车间四周墙面距地面高度约0.5米左右位置设置安装固定式有害气体泄漏检测仪。按照均匀排布原则,以大约4~8米距离安装1台在线式有毒气体报警探测器。同时在药厂间歇搅拌釜车间的值班监控室安装1台ERUN-PG36E气体报警控制器。对其软件程序进行增加和修改,使其继电器端口和数字输出端口有对应的信号输出,输出信号类型和信号模式可兼容PLC单元。
2、安装防爆型轴流风机
风机动力电源和电气控制柜都需要敷设至值班室,将电气控制柜进行改造,电气主控单元采用西门子PLC-200,配24v电源开关、旋钮开关、空气开关、单色指示灯、中间继电器、交流接触器、接线端子等电气原件,用以控制风机自动启停。
间歇搅拌釜车间气体报警设备
药厂有害气体在线监测控制系统
