智慧公厕无线传输氨气硫化氢气体监测系统解决方案

1、 方案概述：
按客户需求，需要分别在 33 个公厕检测氨气、硫化氢、温度、湿度和液位高度。
由于每个公厕室内长度和宽度均在10米以内，因此建议每个公厕安装 1台固定式复合型四合一气体检测仪、1台超声波液位计、1台气体报警控制器主机。
固定式复合型四合一气体检测仪和超声波液位计输出信号采用4-20mA信号，控制器输出采用无线传输。

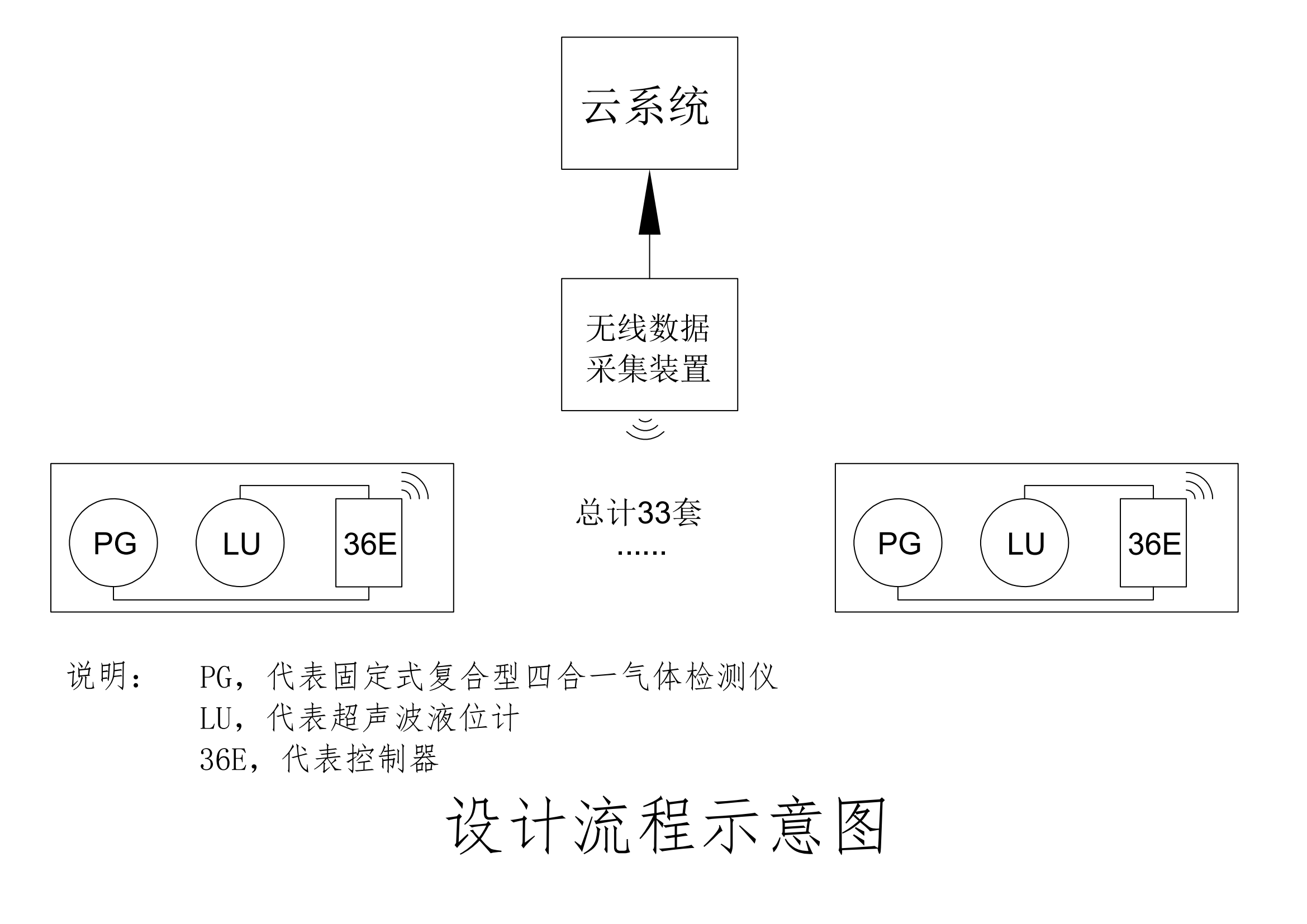

每个公厕将固定式复合型四合一气体检测仪和超声波液位计分别接入控制器，进而由控制器进行无线数据传输，然后将 33 套数据传输到云系统。 2、 产品供货：
供货周期：合同生效之日起30天内。
供货地点：客户指定地点。
供货方式：物流陆运。
3、 设计标准：
GB/T 50493-2019 《石油化工可燃气体和有毒气体检测报警设计标准》
GB 3836.1-2000 《爆炸性气体环境用电气设备》
GB 3836.2—2010 《爆炸性气体环境用电气设备隔爆型“d”》
GB 12358-2006 《作业场所环境气体检测报警仪通用技术要求》
GB 4208-1993 《外壳防护等级标准》
GB 50058-2014 《爆炸和火灾危险环境电力装置设计规范》
GB 16808-2008 《气体报警控制器》
GB/T 11828.4-2011 《水位测量仪器第4部分：超声波水位计》

设备的总体要求

设备的用途：该设备为全新设备，主要用于危险有害气体氨气NH3和硫化氢H2S气体浓度以及温湿度的检测。

性能要求：设备设计合理，有良好的品质，可靠性高，易操作维护，售后服务优良，安装调试方便。

生产厂家已通过质量体系认证，具有技术监督部门颁发的CMA生产许可证，具有防爆合格证，功能指标符合国家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，劳人护（87）36，GB 15322.1-2019，GB 50058-2014等标准的要求。

设备清单

产品名称	型号及规格	数量	厂家
固定在线式四合一气体检测报警仪	ERUN-PG51S4，检测介质：H2S和NH3，温湿度，4-20 mA信号输出，现场显示及报警功能，防酸碱腐蚀，Ex d ⅡC T6 Gb级防爆	33	赢润
超声波液位计	ERUN-LU，探头IP68级防水防尘，4-20 mA信号输出	33	赢润
气体报警控制器	ERUN-PG36E，无线传输	33	赢润

安装辅材

序号	物资名称	规格	单位	备注
1	电缆电线	四芯屏蔽信号电缆	米
2	桥架	根据现场需要安装	米
3	镀锌管	管径25mm	米
4	外丝	25mm	个
5	膨胀螺栓	8x80	个
6	角铁	40x4	米
7	固定管卡	25mm	个
8	防爆软管	10m	根

本设计方案是针对中国中信集团有限公司下属中信建设有限责任公司某分包项目而设计的智慧公厕有害气体在线监测控制系统解决方案。
1.1 对现场情况的描述：
城市公厕卫生状况虽有所改善，但公厕内的环境还是令人不十分满意，同时也存在舒适程度不足、配套设施不完善，厕所未采取防臭措施等问题。公厕是人们放松排泄的场所，使用者排放的尿液和粪便会产生氨、硫化物等化合物，散发出臭味。尤其是有管道堵塞、管道漏气、清洁不到位、通风状况不良等状况时，臭气的危害也会更大。

公共厕所主要有害恶臭气体如下：
a） 氨气NH3
在常温常压状态下是一种无色、有强烈的刺激气味的气体，属于《GB14554恶臭污染物排放标准》中明确规定的恶臭污染物之一。氨对人体生理的影响氨无色，有强烈的刺激性气味，对人体有剧毒。慢性氨中毒可引起慢性气管炎、肺气肿等呼吸道疾病。低浓度的氨会迅速刺激眼睛和湿润皮肤。急性氨中毒表现为呼吸道粘膜刺激和灼伤、咳嗽、憋气等。氨气的职业接触限值PC-TWA为20mg/m3，PC-STEL为30mg/m3，临界不良健康效应为眼和上呼吸道刺激。
b） 硫化氢H2S
在常温常压状态下是无色、具有腐烂臭鸡蛋气味的气体，属于《GB14554恶臭污染物排放标准》中明确规定的恶臭污染物之一，剧毒，是强烈的神经毒素，对粘膜有强烈刺激作用。硫化氢是一种急性毒性物质，吸入少量高浓度硫化氢，可在短时间内致死。低浓度硫化氢对眼睛、呼吸系统和中枢神经系统有影响。硫化氢的职业接触限值MAC为10mg/m3，临界不良健康效应为神经毒性、强烈黏膜刺激。
1.2、 工艺、设备要求：
严格按照行业检测技术要求执行。
1.3、 满足使用方的环境情况

1、固定在线式四合一气体检测报警仪 产品参数
检测气体：氨气NH3、硫化氢H2S、温度T、湿度RH
产品型号：ERUN-PG51S4
范围分辨率： 默认精度：±2%F.S.
显示方式：2.5寸高清彩屏(LCM)
报警方式：现场声光报警、显示屏报警
通讯方式：4-20 mA
防爆类型：隔爆型，Ex d ⅡC T6 Gb级防爆
防腐功能：氟碳漆防腐工艺外壳

2、超声波液位计 产品参数
产品型号：ERUN-LU系列
产品量程：5米、10米、15米、20米、30米、40米、50米、60米
测量精度：0.5%～1.0%
分 辨 率：3mm或1.0%（取最大值）
屏幕显示：中文液晶显示或英文液晶显示
供电电压：标配DC24V，可选AC220V+15% 50Hz
环境温度：-20～80℃
防护等级：IP68级防水防尘
安装方式：螺纹或者法兰
信号输出：两线制4～20mA/50Ω负载，或四线制4～20mA/10Ω负载

3、气体报警控制柜 产品参数
产品型号：ERUN-PG36E
显示方式：9寸高清触摸彩屏
输入信号：4-20 mA与RS485可同时输入
通 道 数：标准通道为1路（最多32路）
显示范围：数字 0～99999
显示精度：±0.1%FS
报警方式：可外置声光报警器
工作电源：AC 180～240V 50H/60H
安装方式：壁挂式安装

以上就是关于 智慧公厕无线传输氨气硫化氢气体监测系统解决方案的相关介绍， 智慧公厕无线气体监测解决方案的设计旨在改善公厕的臭气问题，提供更舒适和健康的使用环境。为了保护公众健康，减少公厕臭气对人体的危害，需要采取有效的措施，如提供良好的通风换气系统、定期清洁和消毒、安装使用 公共厕所氨气硫化氢检测系统来监测公厕环境危险恶臭气体。未来，我们将不断创新和改进技术，致力于为公众提供更好的公厕环境，提升城市的公共卫生水平。
