CEMS固定污染源烟气在线监测系统ERUN-QZ9600主要是用于热电厂、锅炉厂、炉窑厂、冶金行业、石油化工、垃圾焚烧等通过烟囱排放废气的一种 工业窑炉CEMS监测装置，为了满足环保排放需求， 焚烧炉烟尘在线监测设备一般需要能够实时在线监测二氧化硫SO2、氮氧化物NOx、氧气O2和粉尘浓度等主要大气污染因子，也可用于监测排放率（kg/h、t/d、t/a），是目前国内市面上主流的一线品牌。
CEMS在线监测设备由加热型采样单元、烟气预处理单元、烟气分析仪、颗粒物分析仪、一体化温压流测量仪、湿度测量仪以及数据采集与处理单元构成，采用先进的采样和预处理技术，具有测量组分损失率低、测量精度高及漂移小等特点。烟气CEMS大气污染物在线监测系统主要测量方式为抽取热湿法、抽取冷凝法、在位法、原位法等，二氧化硫和氮氧化物的检测原理为高温伴热紫外差分吸收光谱（DOAS）分析技术，粉尘检测方法为抽取式激光前散射法

监测因子	二氧化硫SO2、氮氧化物NOx、氧气O2、粉尘，以及温度、湿度、压力、流速等
量程范围	SO2：0-500mg/m3 NOx：0-2500mg/m3 O2：0-25% 粉尘：0～500mg/m3 其他量程范围可订制
精度误差	≤±1%F.S.
响应时间	T90≤20秒
工作电源	220V AC，3000W
伴热温度	120~200℃
防护等级	机柜IP42，其他IP65
数据传输	4-20mA、RS232、RS485
外型尺寸	2000×700×800MM（高深宽）
产品重量	约100kg

1、具有三级过滤系统，可以避免冷凝水吸收SO2后测量值偏小，同时也避免水汽对设备管路的腐蚀；
2、取样探头加装有反吹扫装置，可以预防烟道内的杂质附着在取样探头上引起的堵塞，完全自动化，不用人工清洗维护；
3、紧凑的结构设计和合理的内部元件布局，使得CEMS设备整体可以快速方便的进行运输和安装；
4、在整个取样气路管道外敷设保温装置，可以保证样气输送过程中无冷凝现象发生；
5、可在线对CEMS系统内的分析仪器进行校准，操作方便，简单直观；
6、CEMS系统的取样探头同样也做了相应的保温措施，可以保证取样过程中烟气不冷却；
7、进口高精度传感器，测量更准确，响应时间更短，同时可靠性和有效寿命也更优；
8、直接接触烟道气体的部件全部采用耐酸碱、防腐蚀材料，确保CEMS系统可以长期可靠运行。

烟气排放连续监测系统组成

CEMS固定污染源烟气在线监测系统：由取样单元、预处理单元和分析单元等组成。
1、取样单元：由电加热取样探头、电加热取样管线和反吹系统等组成。
2、预处理单元：由流量传感器、精细过滤器、压缩机冷凝器、蠕动泵、采样泵、除水罐、和流量计等组成。
3、分析单元：采用紫外光谱分析仪,精度高，可靠性好, 维修成本较低。
4、颗粒物监测子系统：采用抽取式前散射原理。
5、数据采集与处理子系统：由数据采集器、工控机、显示器和系统软件等组成。
根据客户需求不同对上述子系统进行裁剪。

焚烧炉烟尘在线监测设备配置清单：

货品名称	型号规格
抽取式预处理机柜	蠕动泵1套
	预处理单元1套
	电加热管线30米
	电加热采样探头及安装附件1套
	取样、标定、反吹电磁阀1套
	微压流量计1套
	温控器1套
	过滤减压阀1套
气态污染物分析仪	ERUN-QZ9610，1套
氟管	￠8，30米
氟管	￠6，5米
减压阀	1套
标准气体	SO2和N2各1瓶
粉尘仪	ERUN-FC100，1套
工控机	1台
工控机软件	1套
信号转换模块	1个
数采模块	1个
电缆线	1套
三通快插接头	φ8-φ8-φ8，1套
三通快插接头	φ6-φ6-φ6，1套
快插直通接头	φ6-φ6，1套
快插直通接头	φ8-φ8，1套
快插变径接头	φ6-φ8，1套
信号转换模块	1套

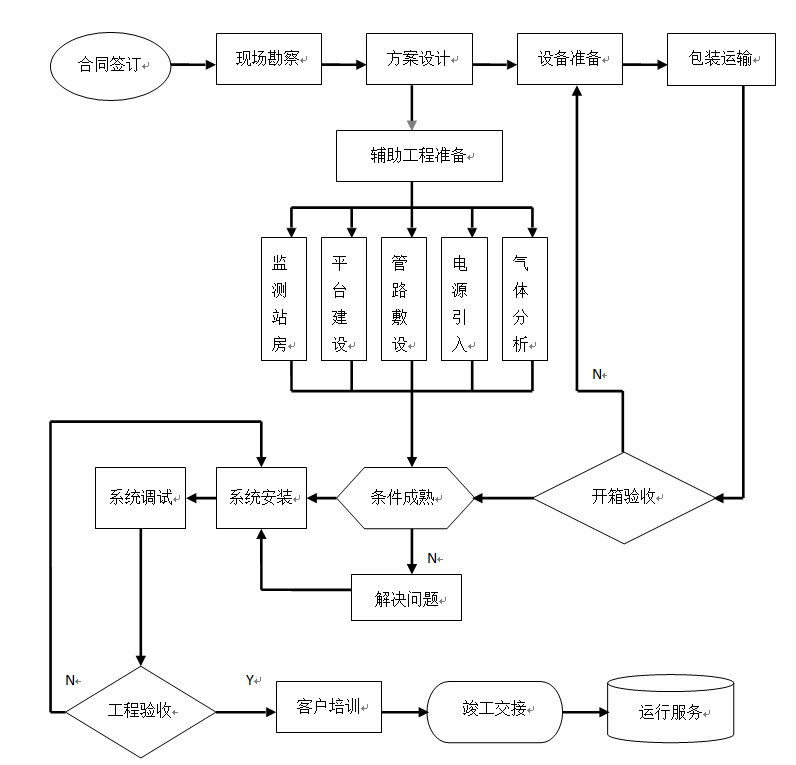

工业窑炉CEMS监测装置工程安装控制流程图

CEMS固定污染源烟气在线监测系统
